Công đoạn hoàn thiện sản phẩm đúc đang chịu áp lực từ hai phía: nhu cầu về sản lượng ổn định ngày càng tăng, trong khi việc giữ chân lao động lành nghề trong lĩnh vực mài giũa lại ngày càng khó khăn. Công đoạn hoàn thiện thủ công vẫn là một trong những công việc đòi hỏi thể lực cao nhất trong sản xuất đúc, với sự rung động liên tục, bụi mài mòn và sự căng thẳng lặp đi lặp lại ảnh hưởng đến cả an toàn và năng suất. Công nghệ mài bằng robot đang trở thành một giải pháp thiết thực.Đặc biệt đối với các sản phẩm đúc lặp lại, nơi mà bavia, cổng và ống dẫn phải được loại bỏ sau mỗi ca làm việc. Bài viết này giải thích khi nào mài tự động mang lại lợi nhuận cao nhất, những bộ phận và hợp kim nào phù hợp nhất, thiết bị nào cần thiết cho một dây chuyền mài đáng tin cậy và tự động hóa vẫn còn những hạn chế nào.
Vì sao các xưởng đúc áp dụng công nghệ mài bằng robot?
Công đoạn hoàn thiện sau đúc trước đây thường dựa vào lao động thủ công cường độ cao để loại bỏ vật liệu thừa và đạt được dung sai kích thước cuối cùng. Ngày nay, quá trình chuyển đổi sang Công nghiệp 4.0 đang thúc đẩy sự thay đổi trong cách các xưởng đúc tiếp cận công đoạn xử lý sau đúc. Thay vì coi việc tinh chỉnh – loại bỏ vật liệu thừa khỏi các sản phẩm đúc thô – như một nút thắt cổ chai thủ công không thể tránh khỏi, các cơ sở đang ngày càng tích hợp nhiều công đoạn hơn. Robot công nghiệp 6 trục Tự động hóa quá trình loại bỏ vật liệu. Sự phát triển công nghệ này nhằm mục đích hiện đại hóa hoạt động, ổn định lịch trình sản xuất và cải thiện khả năng kiểm soát quy trình tổng thể trên dây chuyền đúc.
Áp lực về lao động, an toàn và năng suất
Nguyên nhân chính thúc đẩy quá trình tự động hóa này là sự suy giảm nghiêm trọng nguồn lao động công nghiệp, một sự thay đổi về nhân khẩu học đã được ghi nhận trong các phân tích sản xuất toàn cầu của các tổ chức như Ngân hàng Thế giới. Các công nhân vận hành máy mài thủ công thường xuyên phải chịu đựng rung động tần số cao, tiếp xúc với bụi mịn trong không khí và các chấn thương do căng thẳng lặp đi lặp lại. Những điều kiện khắc nghiệt này dẫn đến tỷ lệ luân chuyển nhân viên cao hàng năm, thường xuyên gây gián đoạn các bộ phận hoàn thiện sản phẩm. Bên cạnh việc giữ chân người lao động, áp lực về năng suất cũng đòi hỏi sự thay đổi; các dây chuyền mài robot có thể hoạt động liên tục qua nhiều ca làm việc, làm tăng đáng kể năng suất so với các trạm làm việc thủ công. Bằng cách loại bỏ công nhân khỏi môi trường làm việc đòi hỏi thể chất cao trong xưởng hoàn thiện, các xưởng đúc giảm thiểu rủi ro kinh doanh liên quan đến tình trạng thiếu lao động đồng thời đảm bảo năng lực sản xuất ổn định và có thể mở rộng.
Các loại vật đúc, hợp kim và công đoạn hoàn thiện phù hợp
Không phải tất cả các sản phẩm đúc đều phù hợp ngay với công nghệ hoàn thiện bằng robot, nhưng công nghệ này đặc biệt hiệu quả với các dây chuyền sản xuất có khối lượng trung bình đến cao đối với gang dẻo, thép carbon, và... các thành phần nhômCác ứng dụng tối ưu bao gồm loại bỏ phần vật liệu thừa ở đường phân khuôn, phần thừa của cổng rót và phần còn lại của ống dẫn trên các chi tiết đúc có trọng lượng từ 10 kg đến 250 kg. Trục bánh xe thương mại hạng nặng, vỏ bơm và khối động cơ là những ứng cử viên hàng đầu. Công nghệ điều chỉnh lực chủ động hiện đại—cho phép robot điều chỉnh áp lực dụng cụ một cách linh hoạt—giúp các hệ thống này thích ứng với sự biến đổi kích thước vốn có của hợp kim đúc cát, đảm bảo loại bỏ vật liệu đồng đều ngay cả khi độ dày phần vật liệu thừa ở đường phân khuôn thay đổi tới 3,0 mm ở các khu vực cục bộ. Tuy nhiên, mài bằng robot không thể bù đắp cho các quy trình đúc cát vốn không ổn định; quá trình đúc ở giai đoạn trước đó phải được kiểm soát ở mức độ hợp lý.
Ngược lại, mài bằng robot thường không phù hợp với các sản phẩm đúc tùy chỉnh đơn lẻ, môi trường sản xuất đa dạng sản phẩm với số lượng ít, hoặc các bộ phận có hình dạng bên trong phức tạp, nơi khả năng chuyển động của robot bị hạn chế về mặt vật lý. Trong những trường hợp này, chi phí lập trình và chi phí gá kẹp thường vượt quá lợi ích của việc tự động hóa.
Điều gì tạo nên một dây chuyền mài robot hiệu quả?
Thiết kế một hệ thống mạnh mẽ hệ thống hoàn thiện robot Việc này đòi hỏi phải tích hợp phần cứng chuyên dụng có khả năng chịu được rung động mạnh và bụi mài mòn cao trong không khí. Một hệ thống thành công kết hợp các thành phần chịu tải nặng, trục chính mô-men xoắn cao và thuật toán điều khiển thích ứng để mô phỏng, và cuối cùng là vượt trội hơn, tính nhất quán của quy trình và kết quả loại bỏ vật liệu so với một người vận hành lành nghề.
Robot, trục chính, vật liệu mài mòn và đồ gá

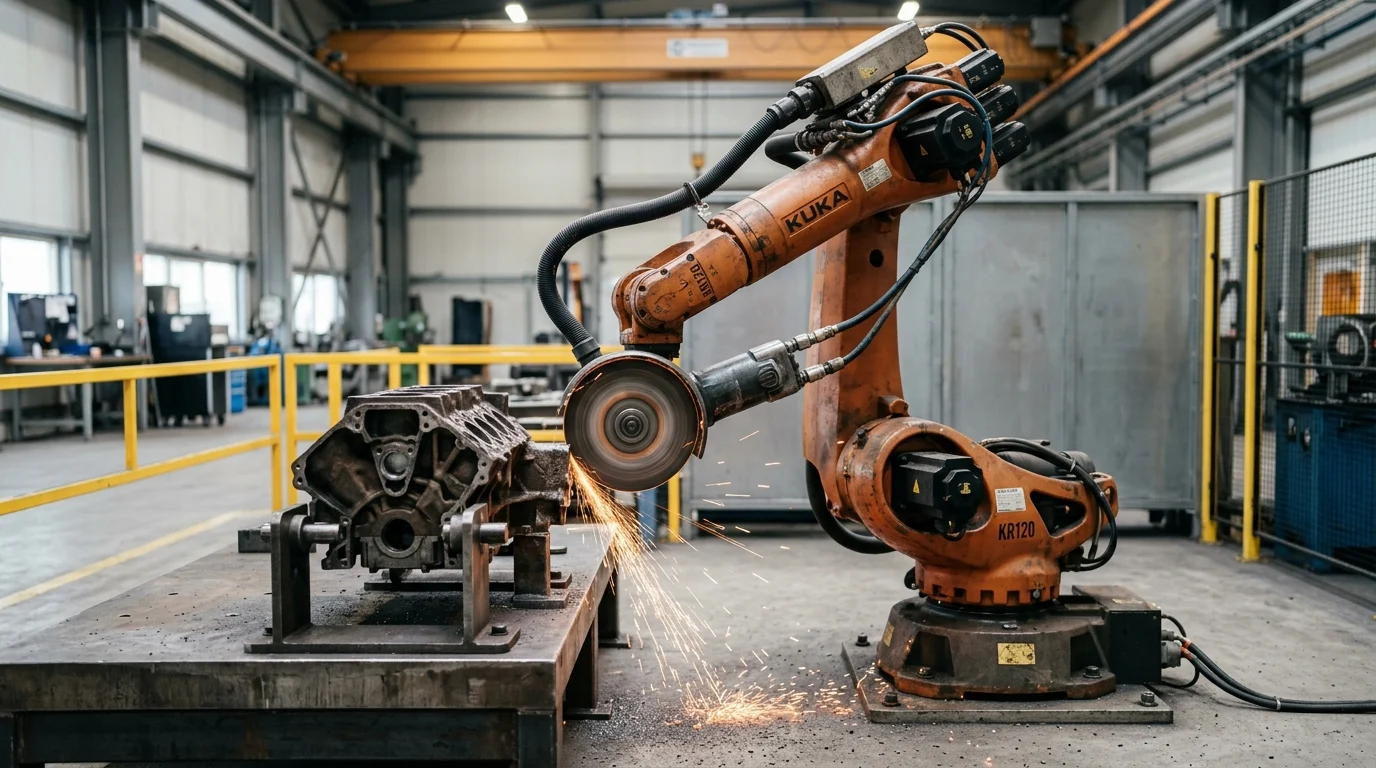

Lõi của tế bào thường là một robot khớp nối tải trọng caoThường được đánh giá cho khả năng chịu tải nặng (ví dụ: 150 kg đến 300 kg) để đảm bảo độ cứng vững cấu trúc đủ để chống lại các lực tiếp xúc đáng kể. Dụng cụ gắn ở đầu cần mài (EOAT) có trục chính chịu tải nặng hoạt động ở tốc độ từ 5.000 đến 24.000 vòng/phút, tùy thuộc vào vật liệu mài và độ hoàn thiện bề mặt yêu cầu. Các xưởng đúc ngày càng ưa chuộng bánh mài mạ điện kim cương hoặc dây đai gốm tiên tiến, mà các nhà sản xuất tuyên bố có thể có tuổi thọ cao hơn đáng kể so với vật liệu mài oxit nhôm tiêu chuẩn, tùy thuộc vào vật liệu mài cơ bản, loại hợp kim và điều kiện hoạt động. Bộ phận kẹp phôi phải cực kỳ chắc chắn, thường sử dụng các cơ cấu kẹp thủy lực hoặc khí nén có khả năng giữ chặt các hình dạng phức tạp chống lại lực mài mạnh.
Mài thủ công so với mài CNC so với mài bằng robot
Việc lựa chọn phương pháp hoàn thiện phù hợp phụ thuộc vào dung sai yêu cầu, ngân sách đầu tư và quy mô lô sản phẩm. Mặc dù mài thủ công mang lại sự linh hoạt tối đa cho các sản phẩm đúc có khối lượng thấp và độ biến thiên cao, nhưng nó lại có nhược điểm là chất lượng không ổn định và chi phí nhân công cao. Trung tâm gia công CNC cung cấp độ chính xác cực cao và có thể đạt được tầm với động học phức tạp, nhưng mài bằng robot lại có chi phí đầu tư thấp hơn và linh hoạt hơn đối với các sản phẩm đúc cát nặng, không đều, nơi việc sử dụng đồ gá CNC chuyên dụng là không khả thi. Cuối cùng, mài bằng robot chiếm một vị trí trung gian thực tế, cung cấp khả năng điều chỉnh để xử lý các hình dạng phức tạp và khả năng điều khiển lực thích ứng để xử lý các biến thể của sản phẩm đúc. Tuy nhiên, điều quan trọng cần lưu ý là mài bằng robot đôi khi có thể cho thời gian chu kỳ trên mỗi chi tiết dài hơn so với mài thủ công đối với các hình dạng phức tạp, đây là một lưu ý quan trọng trong việc lập kế hoạch tính toán lợi tức đầu tư (ROI) và năng suất.
| Tính năng | Xay bằng tay | Mài bằng robot | Gia công CNC |
|---|---|---|---|
| Khả năng chịu đựng | Thấp (thay đổi tùy theo hình dạng/hợp kim) | Kích thước trung bình (minh họa ± 0,5 mm đến 1,0 mm) | Cao (hình minh họa ± 0,01 mm) |
| Chi phí đầu tư vốn | Thấp | Trung bình | Cao |
| Tính linh hoạt trong thiết lập | Cao | Trung bình | Thấp |
| Tính nhất quán về thời gian chu kỳ | Thấp | Cao | Cao |
| Kích thước lô lý tưởng | Nhỏ (rất khác nhau) | Kích thước trung bình đến lớn (thường từ 50 trở lên) | Biến |
Lợi ích về chất lượng và an toàn
Việc ứng dụng mài bằng robot đã thay đổi căn bản bộ phận hoàn thiện sản phẩm đúc từ một hoạt động nguy hiểm, đầy biến động thành một quy trình sản xuất được kiểm soát và dự đoán được. Tác động kép này đối với chất lượng sản phẩm và sự an toàn của người vận hành tạo nên lý do kỹ thuật cốt lõi cho các khoản đầu tư tự động hóa quy mô lớn.
Tính nhất quán, khả năng lặp lại và giảm thiểu lỗi
Việc gia công thủ công vốn dĩ bị ảnh hưởng bởi sự mệt mỏi trong suốt ca làm việc, dẫn đến mài quá mức (làm xước kim loại nền) hoặc mài chưa đủ (để lại bavia không thể chấp nhận được). Bằng cách sử dụng khả năng điều chỉnh lực chủ động đã được đề cập trước đó, hệ thống robot duy trì áp lực tác dụng nhất quán bất kể sự mòn dụng cụ hay những sai lệch hình học nhỏ trong phôi đúc. Sự kiểm soát chính xác này đảm bảo tính lặp lại về kích thước trong hàng nghìn chu kỳ. Do đó, các xưởng đúc thường xuyên báo cáo giảm đáng kể tỷ lệ phế phẩm liên quan đến mài, cải thiện đáng kể năng suất tổng thể và hiệu quả gia công tiếp theo so với mức trung bình thủ công trước đây.
Hút bụi, bảo vệ, tiếng ồn và an toàn vật liệu mài mòn
Các buồng robot khép kín hoàn toàn tích hợp bàn hút gió tốc độ cao và hệ thống hút bụi ướt có khả năng thu gom lượng lớn bụi silica tinh thể dạng hít và bụi kim loại dễ cháy. Các buồng cách âm giúp giảm hiệu quả mức độ tiếng ồn xung quanh từ mức cao nguy hiểm tại điểm tiếp xúc xuống dưới mức 85 dB, mức thường được quy định bởi các giới hạn phơi nhiễm theo quy định (ví dụ: OSHA) và được hướng dẫn bởi các tiêu chuẩn âm học kỹ thuật như ISO 1999 bên ngoài buồng. Hơn nữa, hệ thống bảo vệ tự động và việc loại bỏ tương tác trực tiếp bằng tay với vật liệu mài tốc độ cao giúp loại bỏ nguy cơ bị rách da nghiêm trọng hoặc chấn thương do đá mài vỡ.
Cách triển khai robot mài
Việc triển khai một hệ thống mài robot là một nỗ lực đòi hỏi kỹ thuật cao, vượt xa việc chỉ đơn thuần mua một cánh tay robot. Thành công phụ thuộc vào cách tiếp cận có hệ thống trong việc lựa chọn ứng dụng, phương pháp lập trình và thiết kế hệ thống kẹp phôi phù hợp với điều kiện khắc nghiệt của xưởng đúc.
Lựa chọn linh kiện và lập kế hoạch quy trình
Các xưởng đúc phải bắt đầu bằng việc lựa chọn chi tiết chiến lược, thường áp dụng nguyên tắc Pareto để xác định 20% nhóm chi tiết tiêu tốn 80% lao động mài thủ công. Các ứng viên lý tưởng ban đầu sở hữu thiết kế cổng ổn định và đường phân khuôn nhất quán. Lập kế hoạch quy trình phụ thuộc rất nhiều vào phần mềm Lập trình ngoại tuyến (OLP), cho phép các kỹ sư sản xuất nhập mô hình CAD của các chi tiết đúc và tạo ra các đường chạy dao phức tạp trong môi trường ảo. Cách tiếp cận này giảm thiểu thời gian ngừng hoạt động vật lý trong quá trình vận hành thử dây chuyền và cho phép phát hiện va chạm nghiêm ngặt trước khi robot tiếp xúc với bánh mài trên dây chuyền sản xuất. Tuy nhiên, các cơ sở phải nhận thức được gánh nặng kỹ thuật tiềm ẩn: OLP yêu cầu tinh chỉnh điểm dạy vật lý đáng kể để tính đến sự biến đổi của khuôn cát. Việc vận hành thử ban đầu thường liên quan đến tỷ lệ phế phẩm cao hơn và sự không ổn định về thời gian chu kỳ trước khi các đường mài được tối ưu hóa hoàn toàn. Ngoài thiết lập ban đầu, các cơ sở phải thêm một lưu ý rõ ràng vào kế hoạch của họ: tự động hóa không chỉ đơn giản là loại bỏ lao động lành nghề; mà thay vào đó, nó chuyển yêu cầu từ mài thủ công sang các vai trò kỹ thuật. Hoạt động đòi hỏi chuyên môn liên tục, bao gồm các lập trình viên robot lành nghề, kỹ thuật viên thị giác và hiệu chuẩn cảm biến lực thường xuyên để duy trì hiệu suất tối ưu.
Quản lý rủi ro biến đổi và tích hợp thiết bị
Rủi ro lớn nhất trong việc tích hợp tự động hóa xưởng đúc là sự biến đổi hình học. Các sản phẩm đúc thường có hiện tượng lệch tâm, co ngót thay đổi tùy thuộc vào hợp kim và sự phá vỡ cổng không nhất quán. Để quản lý điều này, các nhà tích hợp sử dụng sự kết hợp giữa dụng cụ có khả năng thích ứng và hệ thống thị giác máy 3D. Hệ thống thị giác có thể quét sản phẩm đúc thô đầu vào, xác định vị trí và thể tích chính xác của phần thừa, và tự động điều chỉnh hệ tọa độ của robot. Tuy nhiên, các hệ thống thị giác máy 3D này—đặc biệt là các cảm biến ánh sáng cấu trúc và cảm biến tam giác laser—dễ bị tổn thương trong môi trường xưởng đúc. Hệ thống quang học của chúng cần được làm sạch thường xuyên, bảo vệ khỏi bụi mài mòn và hiệu chuẩn lại; nếu không được bảo trì tích cực, các cảm biến bẩn hoặc quá nóng có thể gây ra sai lệch và hư hỏng nghiêm trọng dụng cụ. Khi kết hợp với hệ thống gá kẹp mô-đun sử dụng các hàm thủy lực tự định tâm, các xưởng đúc có thể cố định các sản phẩm đúc không đều một cách đáng tin cậy và điều chỉnh đường mài trong thời gian thực, giảm thiểu rủi ro hư hỏng dụng cụ và hoàn thiện không đầy đủ.
Khi nào mài bằng robot mang lại lợi nhuận đầu tư (ROI)
Chi phí đầu tư cho công nghệ hoàn thiện bằng robot là rất lớn, đòi hỏi phải phân tích tài chính toàn diện. Tuy nhiên, khi được triển khai trên các dây chuyền sản xuất phù hợp với khối lượng đủ lớn, lợi tức đầu tư (ROI) có thể dự đoán được rất cao. Điều quan trọng cần lưu ý là việc đạt được các mục tiêu tài chính này phụ thuộc rất nhiều vào việc duy trì tỷ lệ sử dụng cao và hình dạng chi tiết nhất quán.
Các yếu tố chính ảnh hưởng đến chi phí và thời gian hoàn vốn
Một hệ thống mài robot tích hợp hoàn toàn đòi hỏi một khoản đầu tư ban đầu đáng kể, phụ thuộc rất nhiều vào khả năng tải trọng, độ phức tạp của trục chính và yêu cầu của hệ thống thị giác. Các yếu tố chính thúc đẩy lợi tức đầu tư (ROI) là tiết kiệm chi phí nhân công trực tiếp (thường loại bỏ nhiều ca làm việc của công nhân thủ công), tăng năng suất và giảm đáng kể chi phí vật tư tiêu hao. Vì robot tối ưu hóa góc tiếp xúc và áp lực tác dụng lên vật liệu mài mòn, các xưởng đúc hoạt động trong điều kiện tối ưu luôn ghi nhận mức giảm từ 20% đến 40% chi phí vật liệu mài mòn hàng năm. Tuy nhiên, các cơ sở cũng phải tính đến chi phí vật tư tiêu hao cho đầu kẹp và trục chính, thường cao hơn so với dụng cụ thủ công do điều kiện hoạt động khắc nghiệt trong xưởng đúc. Khi tính đến việc giảm số lượng sản phẩm bị loại bỏ và giảm số lượng yêu cầu bồi thường tai nạn lao động, thời gian hoàn vốn dự kiến cho một hệ thống hoạt động hiệu quả cao thường dao động từ 18 đến 36 tháng. Các cơ sở cũng phải tính đến chi phí vận hành liên tục – chẳng hạn như bảo trì hàng năm, tiêu thụ năng lượng và tồn kho phụ tùng thay thế cho môi trường xưởng đúc khắc nghiệt – điều này có thể kéo dài đáng kể khung thời gian này.
Nâng cấp hệ thống hiện có so với đầu tư vào một trạm thu phát sóng mới.
Các nhà quản lý cơ sở phải cân nhắc lợi ích tài chính của việc nâng cấp các buồng rửa tay thủ công hiện có bằng cánh tay robot so với việc mua sắm hoàn toàn mới, được thiết kế sẵn. các tế bào chìa khóa trao tayViệc cải tạo lại có thể giảm chi phí đầu tư ban đầu nhưng lại tiềm ẩn những rủi ro đáng kể về tích hợp, liên quan đến khả năng tương thích của hệ thống thu gom bụi và tuân thủ các quy định an toàn. Ngược lại, các dây chuyền sản xuất trọn gói đảm bảo thời gian chu kỳ và trách nhiệm giải trình từ một nguồn duy nhất, nhưng lại yêu cầu diện tích mặt bằng lớn hơn và chi phí đầu tư ban đầu cao hơn.
| Nhân tố | Tích hợp nâng cấp | Nhà máy chìa khóa trao tay mới |
|---|---|---|
| Chi phí vốn ban đầu | Thấp đến trung bình | Cao |
| Thời gian triển khai | Dài hơn (ví dụ: 16 đến 24 tuần) | Ngắn hơn (ví dụ: 8 đến 12 tuần) |
| Diện tích sàn cần thiết | Tối giản (Sử dụng diện tích hiện có) | Trung bình đến cao |
| Đảm bảo hiệu suất | Nỗ lực hết mình | Chu kỳ hợp đồng/lợi nhuận |
| Tuổi thọ hệ thống | 5 đến 7 năm | 10 đến 15 năm |
Đọc thêm:
Những điểm chính cần ghi nhớ
- Ưu tiên sử dụng robot mài cho các sản phẩm đúc có khối lượng trung bình đến cao, nơi việc loại bỏ lặp đi lặp lại các phần thừa, cổng và phần nhô ra tạo ra cơ hội tự động hóa nhất quán.
- Ưu tiên đánh giá các chi tiết có trọng lượng từ 10 kg đến 250 kg trước, đặc biệt là các sản phẩm đúc bằng gang dẻo, thép carbon và nhôm có các khu vực hoàn thiện bên ngoài dễ tiếp cận.
- Sử dụng phương pháp điều chỉnh lực chủ động khi dự kiến có sự biến đổi kích thước trong quá trình đúc khuôn cát, vì nó giúp duy trì áp lực dụng cụ và lượng vật liệu được loại bỏ ổn định.
- Tránh tự động hóa các chi tiết có hình dạng phức tạp, đa dạng sản phẩm nhưng số lượng ít, hoặc các chi tiết khó tiếp cận bên trong, trừ khi việc tiết kiệm nhân công dự kiến sẽ bù đắp được chi phí lập trình và thiết bị cố định.
- Hãy lựa chọn các loại robot, trục chính, đồ gá và dụng cụ mài mòn hạng nặng được thiết kế để chịu được rung động, bụi và lực tiếp xúc cao trong môi trường hoàn thiện xưởng đúc.
Câu hỏi thường gặp
Tại sao các xưởng đúc lại áp dụng hệ thống mài tự động bằng robot?
Các xưởng đúc đang sử dụng robot mài để giảm sự phụ thuộc vào nguồn lao động lành nghề khan hiếm, cải thiện an toàn lao động và ổn định năng suất sau khi đúc. Robot có thể xử lý các công việc gia công lặp đi lặp lại trong nhiều ca làm việc đồng thời giảm thiểu tiếp xúc với rung động, bụi bẩn và căng thẳng về mặt công thái học.
Những loại vật đúc nào phù hợp nhất cho việc mài bằng robot?
Mài bằng robot hiệu quả nhất đối với các sản phẩm đúc có khối lượng sản xuất trung bình đến cao, chẳng hạn như trục bánh xe, vỏ bơm và khối động cơ. Các sản phẩm điển hình bao gồm các chi tiết bằng gang dẻo, thép carbon và nhôm có trọng lượng khoảng 10 kg đến 250 kg.
Hệ thống mài tự động bằng robot có thể thực hiện những công đoạn hoàn thiện nào?
Một hệ thống đúc được thiết kế tốt có thể loại bỏ bavia đường phân khuôn, phần thừa cổng, phần còn lại của ống dẫn và vật liệu thừa cục bộ. Với khả năng điều chỉnh lực chủ động, robot có thể điều chỉnh áp suất khi kích thước vật đúc thay đổi, giúp duy trì việc loại bỏ vật liệu nhất quán.
Trong những trường hợp nào thì mài bằng robot không phải là lựa chọn phù hợp?
Phương pháp này thường không phù hợp với các sản phẩm đúc tùy chỉnh đơn lẻ, sản xuất nhiều loại sản phẩm với số lượng ít, hoặc các bộ phận có hình dạng bên trong phức tạp hạn chế khả năng tiếp cận của robot. Trong những trường hợp này, chi phí lập trình và đồ gá có thể vượt quá lợi ích về năng suất.
Một dây chuyền nghiền tự động bằng robot hiệu quả cần những thiết bị gì?
Một dây chuyền sản xuất điển hình bao gồm robot 6 trục tải trọng cao, trục chính chịu tải nặng, dụng cụ mài mòn, đồ gá bền bỉ, các bộ phận chống bụi và hệ thống điều khiển lực thích ứng. Các giải pháp của RobotGrindTech tập trung vào việc tích hợp các yếu tố này cho môi trường xưởng đúc đòi hỏi khắt khe.
